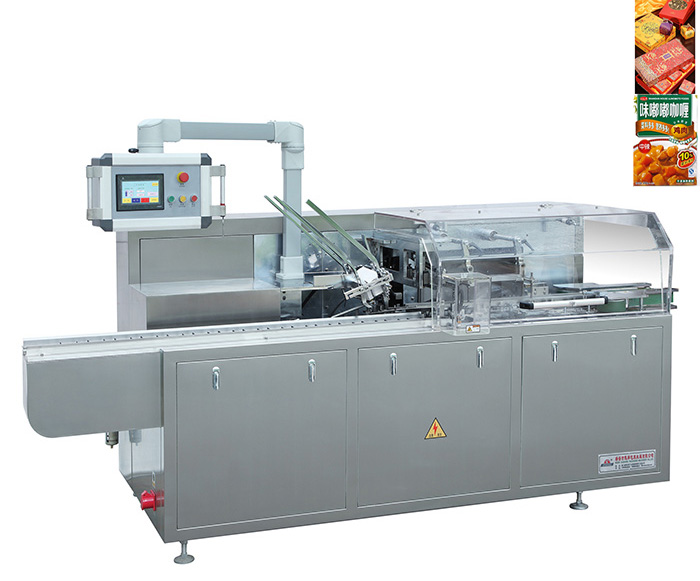

高速裝盒機的紙盒質量控制

紙盒質量的好壞也直接影響高速裝盒機的穩定性。

對紙盒質量影響較大元素包含：紙盒克數、紙盒結構設計、工藝參數以及紙盒紋路走向等。

高速裝盒機通過以下關鍵結構的設計，來滿足國內外大多數包材包裝的需求：

①高速紙盒料倉供給系統

此系統由連續供料輸送皮帶組成，能夠一次滿足2000個紙盒的存儲量。

可以根據紙盒尺寸進行柔性調整，智能監控；

并能根據紙盒特性，自適應z佳紙盒輸送供給位置和機構聯動相位位置，滿足開盒頭重復定位精度要求；

同時可根據整機速度和相位關系，自動匹配、無縫對接、智能控制。

②高速開盒頭系統

此系統由獨立伺服電機驅動，不但能夠滿足靜態重復定位精度要求，還能實現實時信息數據傳輸交互，滿足動態定位跟蹤、精度自動調整的要求。

開盒頭由三組開盒桿組成，每組開盒桿由吸盒頭和開盒壓桿組成。

紙盒供給到位后，由吸盒桿追蹤抓取；

同時由輔助開盒吸盤預開，激活開盒壓桿旋轉，迅速跟蹤定位紙盒尺寸，強制開盒定位；

并由輔助伺服電機相位跟隨，連續快速預開兩邊小舌（保障后續裝盒成功）；

z后通過入盒器快速穩定切入紙盒輸送定位倉，完成高速紙盒吸盒開盒動作。

此機構巧妙地排除了因包材問題造成機械故障，能夠提高開盒成功率，降低設備運行故障率，保證高速運行的穩定性。該系統能夠自適應紙盒尺寸、結構，因此滿足國內市場大多數產品的裝盒需求。

③紙盒輸送系統

本系統運用由西門子simotion運動控制器驅動高精度伺服電機，實現紙盒高速穩定運行，同時完成紙盒封盒動作，保證了紙盒傳輸精度，提高了設備運行穩定，滿足多種規格尺寸紙盒包裝需求。
